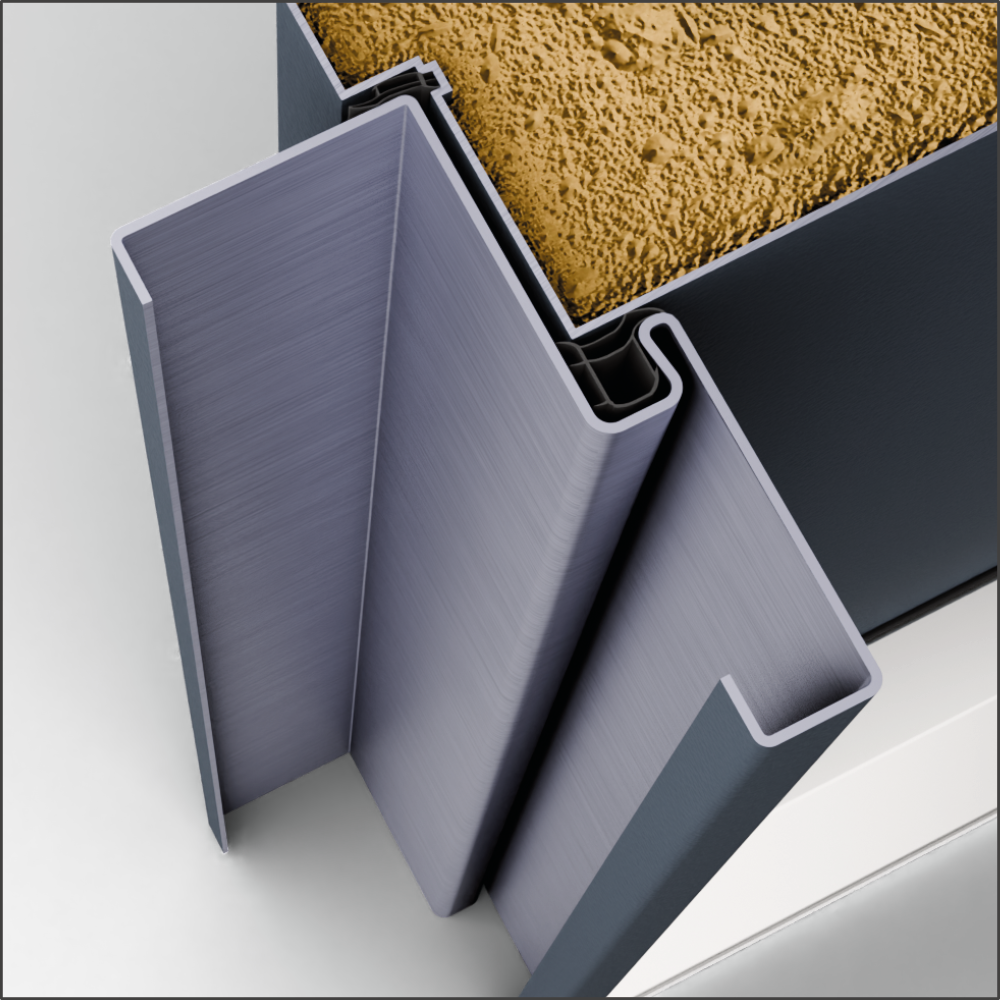

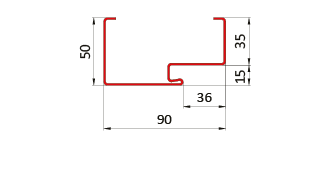

Cadre en acier 25/12

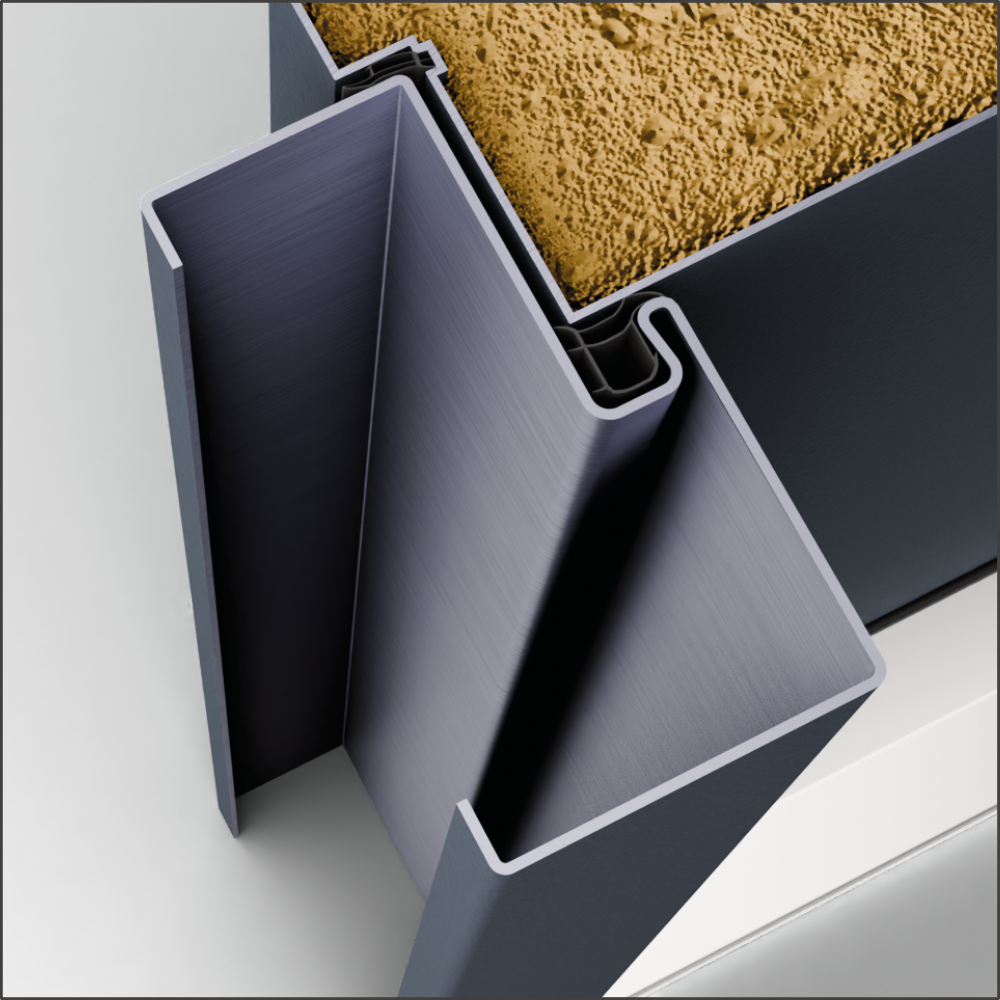

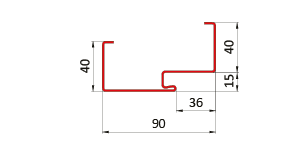

Cadre en acier 25/12/B

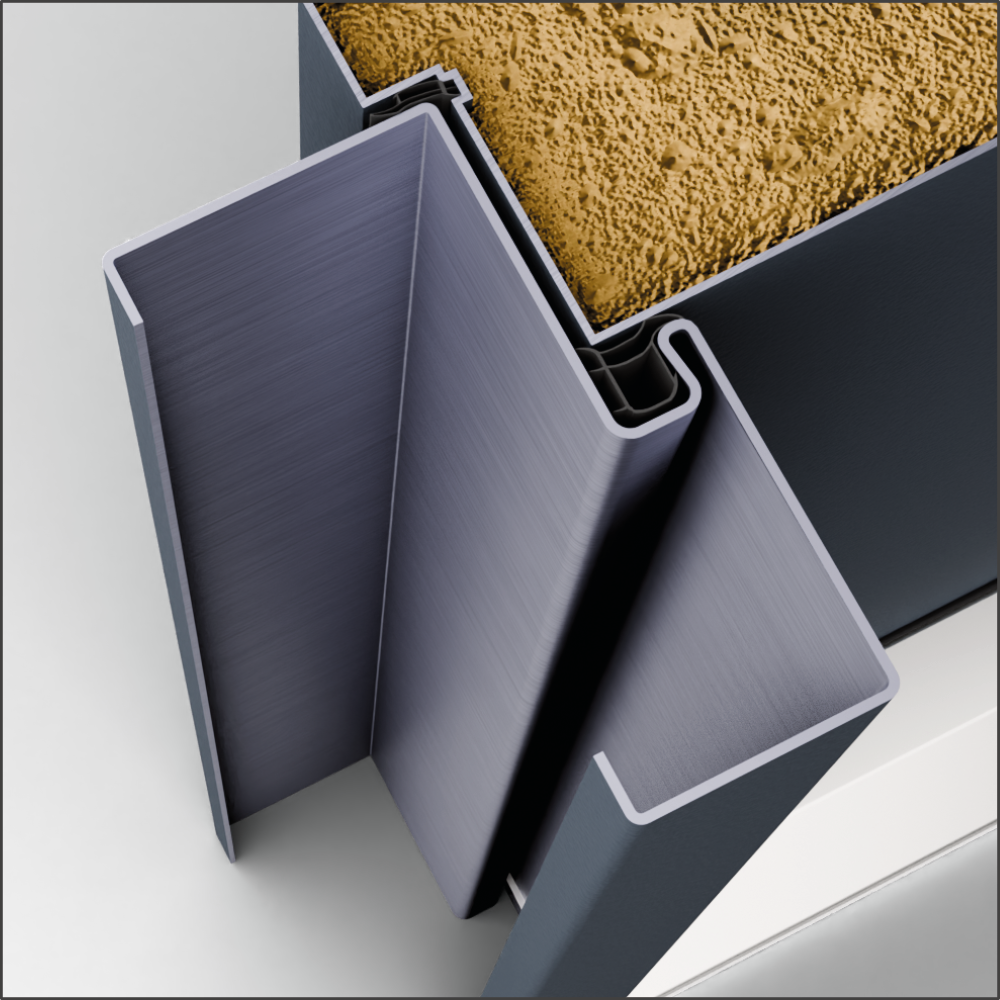

Cadre en acier 25/12/C

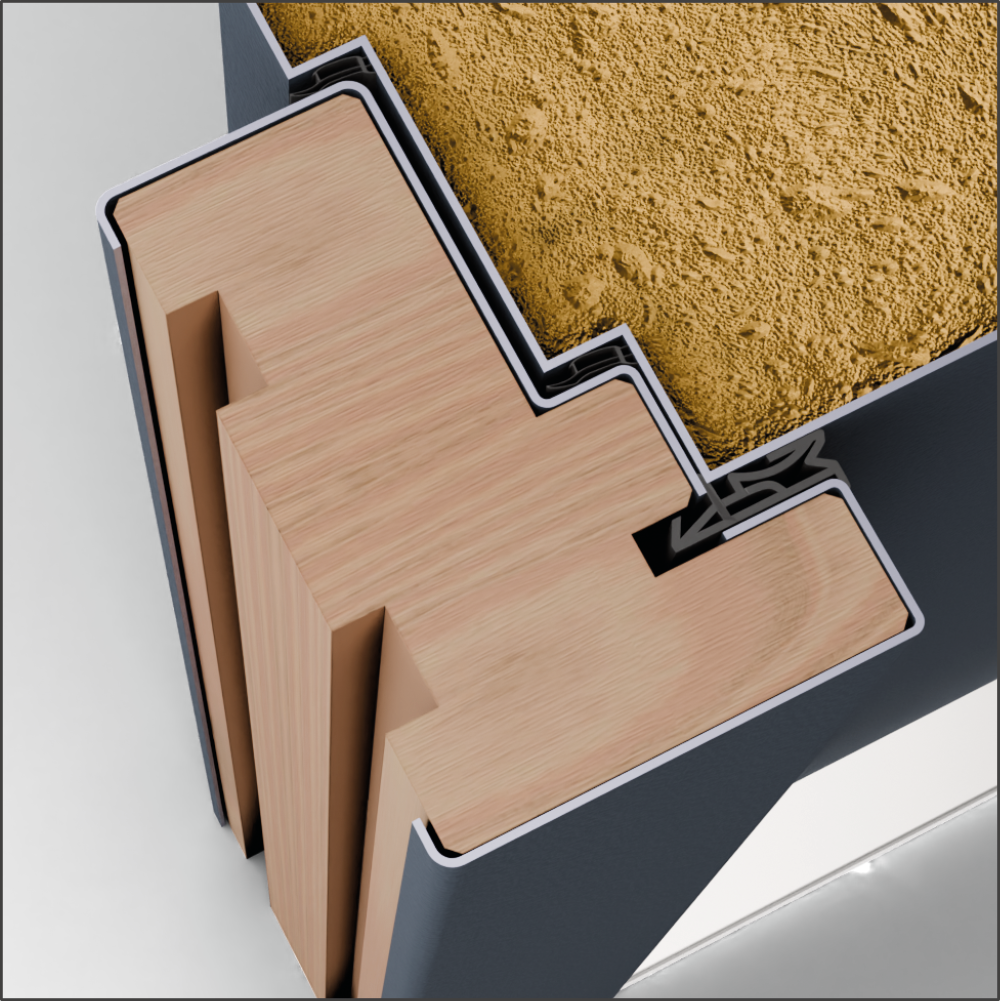

Cadre en bois en acier pour la porte épaisseur 101

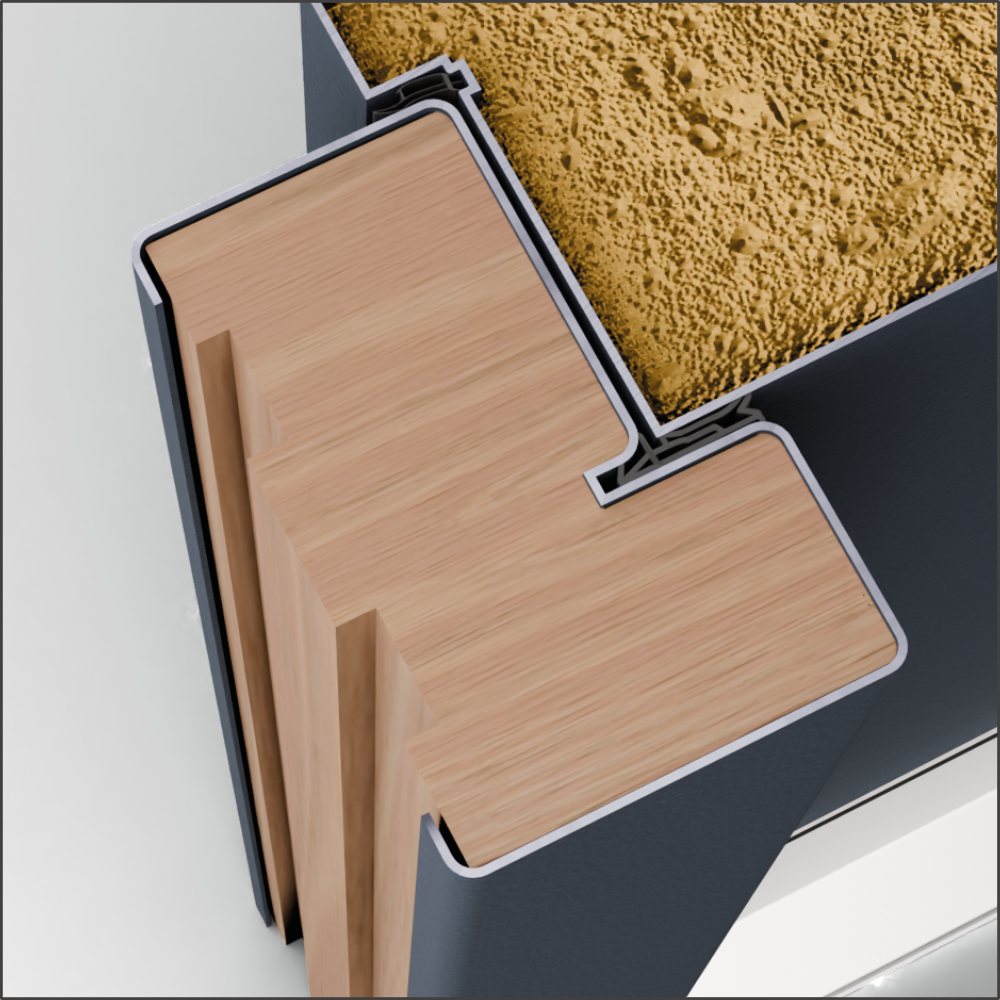

Cadre en acier et bois

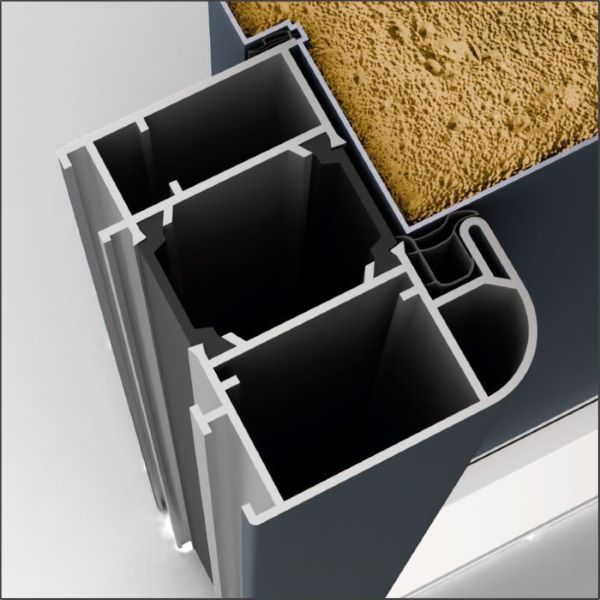

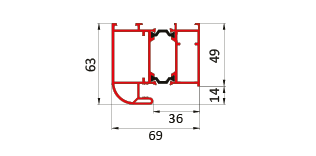

Cadre en aluminium

Informations techniques, modèles et dimensions du cadre

Huisseries pour portes d'une épaisseur de 101 mm
Vérifier les détails Moins de détails
Acier et bois Acier et bois Acier et bois
Hauteur du cadre avec le sol fini Largeur totale du cadre
Largeur Hauteur de la feuillure de l’ouvrant
Hw [mm].		 Largeur de l’ouvrant en feuillure
Sw [mm]		 Dimension libre du cadre
Sp [mm]		 Acier et bois Acier et bois
Ho = Hc So = Sc
80E 2021 849 801 2090 940
Dimension de l’orifice d’installation 2100 960
90E 2021 949 901 2090 1040
Dimension de l’orifice d’installation 2100 1060
100E 2021 1049 1001 2090 1140
Dimension de l’orifice d’installation 2100 1160
Huisseries pour portes de 85 mm
Vérifier les détails Moins de détails
FD/25/21/B FD/25/21/B FD/25/21/B Cadre en aluminium Cadre en aluminium Cadre en aluminium Acier et bois Acier et bois Acier et bois

Hauteur du cadre avec le sol fini Largeur totale du cadre
Largeur Hauteur de la feuillure de l’ouvrant
Hw [mm].		 Largeur de l’ouvrant en feuillure
Sw [mm]		 Dimension libre du cadre
Sp [mm]		 FD-25/12 FD-21/B
FD-25/21/B		 Aluminium Acier et bois FD-25/12 FD-21/B
FD-25/21/B		 Aluminium Acier et bois
Ho Hc Ho=Hc Ho=Hc Ho=Hc Donc Sc So=Sc So=Sc So=Sc
80N 2024 785 764 2040 2080 2080 2090 2080 794 874 874 892 874
Dimension de l’orifice d’installation 2050 2090 2100 2090 815 885 915 895
80E 2024 821 801 2040 2080 2080 2090 2080 831 911 911 930 911
Dimension de l’orifice d’installation 2050 2090 2100 2090 850 930 950 930
90N 2024 885 864 2040 2080 2080 2090 2080 894 974 974 992 974
Dimension de l’orifice d’installation 2050 2090 2100 2090 915 995 1015 995
90E 2024 921 901 2040 2080 2080 2090 2080 931 1011 1011 1030 1011
Dimension de l’orifice d’installation 2050 2090 2100 2090 950 1030 1050 1030
100N 2024 988 964 2040 2080 2080 2090 2080 994 1074 1074 1092 1074
Dimension de l’orifice d’installation 2050 2090 2100 2090 1015 1095 1115 1095
100E 2024 1021 1001 2040 2080 2080 2090 2080 1031 1111 1111 1130 1111
Dimension de l’orifice d’installation 2050 2090 2100 2090 1050 1130 1150 1130
Huisseries pour portes de 72 mm
Vérifier les détails Moins de détails
FD/25/12 FD/25/12 FD/25/12 FD/25/21/B FD/25/21/B FD/25/21/B Cadre en aluminium Cadre en aluminium Cadre en aluminium Acier et bois Acier et bois Acier et bois

Hauteur du cadre avec le sol fini Largeur totale du cadre
Largeur Hauteur de la feuillure de l’ouvrant
Hw [mm].		 Largeur de l’ouvrant en feuillure
Sw [mm]		 Dimension libre du cadre
Sp [mm]		 FD-25/12 FD-21/B
FD-25/21/B		 Aluminium Acier et bois FD-25/12 FD-21/B
FD-25/21/B		 Aluminium Acier et bois
Ho Hc Ho=Hc Ho=Hc Ho=Hc Donc Sc So=Sc So=Sc So=Sc
80N 2024 785 764 2040 2080 2080 2090 2080 794 874 874 892 874
Dimension de l’orifice d’installation 2050 2090 2100 2090 815 885 915 895
80E 2024 821 801 2040 2080 2080 2090 2080 831 911 911 930 911
Dimension de l’orifice d’installation 2050 2090 2100 2090 850 930 950 930
90N 2024 885 864 2040 2080 2080 2090 2080 894 974 974 992 974
Dimension de l’orifice d’installation 2050 2090 2100 2090 915 995 1015 995
90E 2024 921 901 2040 2080 2080 2090 2080 931 1011 1011 1030 1011
Dimension de l’orifice d’installation 2050 2090 2100 2090 950 1030 1050 1030
100N 2024 988 964 2040 2080 2080 2090 2080 994 1074 1074 1092 1074
Dimension de l’orifice d’installation 2050 2090 2100 2090 1015 1095 1115 1095
100E 2024 1021 1001 2040 2080 2080 2090 2080 1031 1111 1111 1130 1111
Dimension de l’orifice d’installation 2050 2090 2100 2090 1050 1130 1150 1130
Huisseries pour portes de 55 mm
Vérifier les détails Moins de détails
FD/25/12 FD/25/12 FD/25/12 FD/21/B FD/25/21/B FD/21/B FD/25/21/B FD/21/B FD/25/21/B FD/21/C FD/25/21/C FD/21/C FD/25/21/C FD/21/C FD/25/21/C Aluminium Aluminium Aluminium Acier et bois Acier et bois Acier et bois

Hauteur du cadre avec le sol fini Largeur totale du cadre
Largeur Hauteur de la feuillure de l’ouvrant
Hw [mm].		 Largeur de l’ouvrant en feuillure
Sw [mm]		 Dimension libre du cadre
Sp [mm]		 FD-21/C
FD-25/21/C		 FD-25/12 FD-21/B
FD-25/21/B		 Aluminium Acier et bois FD-21/C
FD-25/21/C		 FD-25/12 FD-21/B
FD-25/21/B		 Aluminium Acier et bois
Ho Hc Ho Hc Ho=Hc Ho=Hc Ho=Hc Donc Sc Donc Sc So=Sc So=Sc So=Sc
80N 2024 785 764 2065 2080 2040 2080 2075 2090 2080 844 874 794 874 864 892 874
Dimension de l’orifice d’installation 2075 2050 2085 2100 2090 865 815 885 915 895
80E 2024 821 801 2065 2080 2040 2080 2075 2090 2080 881 911 831 911 901 930 911
Dimension de l’orifice d’installation 2075 2050 2085 2100 2090 900 850 920 950 930
90N 2024 885 864 2065 2080 2040 2080 2075 2090 2080 944 974 894 974 964 992 974
Dimension de l’orifice d’installation 2075 2050 2085 2100 2090 965 915 985 1015 995
90E 2024 921 901 2065 2080 2040 2080 2075 2090 2080 981 1011 931 1011 1001 1030 1011
Dimension de l’orifice d’installation 2075 2050 2085 2100 2090 1000 950 1020 1050 1030
100N 2024 985 964 2065 2080 2040 2080 2075 2090 2080 1044 1074 994 1074 1064 1092 1074
Dimension de l’orifice d’installation 2075 2050 2085 2100 2090 1065 1015 1085 1115 1095
100E 2024 1021 1001 2065 2080 2040 2080 2075 2090 2080 1081 1111 1031 1111 1101 1130 1111
Dimension de l’orifice d’installation 2075 2050 2085 2100 2090 1100 1050 1120 1150 1130
Huisseries pour portes de 40 mm d'épaisseur
Vérifier les détails Moins de détails
FD/21/B FD/21/B FD/21/B FD/21/C FD/21/C FD/21/C FD/N FD/N FD/N FD/25/21/N/O FD/25/21/N/O FD/25/21/N/O

Hauteur du cadre avec le sol fini Largeur totale du cadre
Largeur Hauteur de la feuillure de l’ouvrant
Hw [mm].		 Largeur de l’ouvrant dans la feuillure
Hw [mm].		 SP dimension de l’ouverture libre [mm] FD-21/C/ FD/N FD-21/B FD-25/21/N/O FD-21/C/ FD/N FD-21/B FD-25/21/N/O
Ho Hc Ho Hc Ho=Hc Ho HC Donc Sc Donc Sc So=Sc Donc Sc
60 2015 615 595 2055 2070 2032 2070 2065 2032 2060 675 705 629 705 695 629 685
Dimension de l’orifice d’installation 2065 2045 2075 2045 695 650 715 650
70 2015 715 695 2055 2070 2032 2070 2065 2032 2060 775 805 729 805 795 729 785
Dimension de l’orifice d’installation 2065 2045 2075 2045 795 750 815 750
80 2015 815 795 2055 2070 2032 2070 2065 2032 2060 875 905 829 905 895 829 885
Dimension de l’orifice d’installation 2065 2045 2075 2045 895 850 915 850
80E 2015 825 805 2055 2070 2042 2080 2075 2042 2070 885 915 839 915 905 839 895
Dimension de l’orifice d’installation 2075 2055 2085 2055 905 860 925 860
90 2015 915 895 2055 2070 2032 2070 2065 2032 2060 975 1005 929 1005 995 929 985
Dimension de l’orifice d’installation 2065 2045 2075 2045 995 950 1015 950
90E 2015 925 905 2055 2070 2042 2080 2075 2042 2070 985 1015 939 1015 1005 939 995
Dimension de l’orifice d’installation 2075 2055 2085 2055 1005 960 1025 960
100 2015 1015 995 2055 2070 2032 2070 2065 2032 2060 1075 1105 1029 1105 1095 1029 1085
Dimension de l’orifice d’installation 2065 2045 2075 2045 1095 1050 1115 1050
100E 2015 1025 1005 2055 2070 2042 2080 2075 2042 2070 1085 1115 1039 1115 1105 1039 1095
Dimension de l’orifice d’installation 2075 2055 2085 2055 1105 1060 1125 1060
Cadres de porte pour portes de 72 et 55 mm
Vérifier les détails Moins de détails
FD-25/12 FD-25/12 FD-25/12 FD-25/12 FD-25/12 FD-25/12

Hauteur du cadre avec le sol fini Largeur totale du cadre
Largeur Hauteur de la feuillure de l’ouvrant
Hw [mm].		 Largeur de l’ouvrant en feuillure
Sw [mm]		 Dimension libre du cadre
Sp [mm]		 FD-25/12 FD-25/12 FD-25/12 FD-25/12
Ho Hc So Sc
80N 2024 785 764 2040 2080 794 874
Dimension du trou d’installation 2060 835
80E 2024 821 801 2040 2080 831 911
Dimension du trou d’installation 2060 870
90N 2024 885 864 2040 2080 894 974
Dimension du trou d’installation 2060 935
90E 2024 921 901 2040 2080 931 1011
Dimension du trou d’installation 2060 970
100N 2024 985 964 2040 2080 994 1074
Dimension du trou d’installation 2060 1035
100E 2024 1021 1001 2040 2080 1031 1111
Dimension du trou d’installation 2060 1070
Huisseries pour portes SENATOR E, HETMAN 55, BATORY 55, MOZART, AMADEO, VERDI
Vérifier les détails Moins de détails
FD-21/C FD-25/21/C FD-21/C FD-25/21/C FD-21/C FD-25/21/C FD-25/12 FD-25/12 FD-25/12 FD-21/B FD-25/21/B FD-21/B FD-25/21/B FD-21/B FD-25/21/B Acier et bois Acier et bois Acier et bois
SENATOR E, HETMAN 55, BATORY 55, MOZART, AMADEO, VERDI : Fd-21/C, Fd-25/21/C, Fd-21/B,Fd-25/21/B Hauteur du cadre avec le sol fini Largeur totale du cadre
Largeur Hauteur de la feuillure de l’ouvrant
Hw [mm].		 Largeur de l’ouvrant en feuillure
Sw [mm]		 Dimension libre du cadre
Sp [mm]		 Fd-21/C
FD-25/21/C		 Fd-21/C
FD-25/21/C		 Fd-21/B
FD-25/21/B		 Fd-21/C
FD-25/21/C		 Fd-21/C
FD-25/21/C		 Fd-21/B
FD-25/21/B
Ho HC Ho=Hc Donc Sc So=Sc
80N 2024 785 764 2065 2080 2075 844 874 864
Dimension de l’orifice d’installation 2075 2085 865 885
80E 2024 821 801 2065 2080 2075 881 911 901
Dimension de l’orifice d’installation 2075 2085 900 920
90N 2024 885 864 2065 2080 2075 944 974 964
Dimension de l’orifice d’installation 2075 2085 965 985
90E 2024 921 901 2065 2080 2075 981 1011 1001
Dimension de l’orifice d’installation 2075 2085 1000 1020
100N 2024 985 964 2065 2080 2075 1041 1074 1064
Dimension de l’orifice d’installation 2075 2085 1065 1085
100E 2024 1021 1001 2065 2080 2075 1081 1111 1101
Dimension de l’orifice d’installation 2075 2085 1100 1120



SENATOR E, HETMAN 55, BATORY 55, MOZART, AMADEO, VERDI : Fd-25/12 SENATOR E – CADRE EN ACIER INOXYDABLE ET BOIS Hauteur du cadre lorsque le sol est prêt Largeur totale du cadre
Largeur Hauteur de la feuillure de l’ouvrant
Hw [mm].		 Largeur de l’ouvrant en feuillure
Sw [mm]		 Dimension libre du cadre
Sp [mm]		 Fd-25/12 Fd-25/12 Acier et bois Senator E Fd-25/12 Fd-25/12 Acier et bois Senator E
Ho HC Ho=Hc Donc Sc So=Sc
80N 2024 785 764 2040 2080 2080 794 874 874
Dimension de l’orifice d’installation 2050 2090 815 895
80E 2024 821 801 2040 2080 2080 831 911 911
Dimension de l’orifice d’installation 2050 2090 850 930
90N 2024 885 864 2040 2080 2080 894 974 974
Dimension de l’orifice d’installation 2050 2090 915 995
90E 2024 921 901 2040 2080 2080 931 1011 1011
Dimension de l’orifice d’installation 2050 2090 950 1030
100N 2024 985 964 2040 2080 2080 994 1074 1074
Dimension de l’orifice d’installation 2050 2090 1015 1095
100E 2024 1021 1001 2040 2080 2080 1031 1111 1111
Dimension de l’orifice d’installation 2050 2090 1050 1130

Attention : Les portes Batory sont montées sur du mortier.

Huisseries pour portes HETMAN 47, BATORY 47
Vérifier les détails Moins de détails

HETMAN 47, BATORY 47
Cadres de portes pliantes pour portes intérieures anti-effraction

Largeur Hauteur du cadre au sol fini [mm] Largeur du cadre lorsque le sol est prêt [mm] Hauteur du cadre lorsque le sol est prêt Hauteur du cadre lorsque le sol est prêt [mm] Largeur du cadre lorsque le sol est prêt Largeur du cadre sur le sol fini [mm]
FD-25/1 ; FD-25/1/U FD-25/1 ; FD-25/1/U FD-25/16 ; FD-25/16/U FD-25/16 ; FD-25/16/U
Ho = Hc So = Sc Ho Hc Donc Sc
80N 2065 864 2030 2065 794 864
Dimension du trou d’installation 2075 885 2040 815
80E 2065 905 2040 2075 835 905
Dimension du trou d’installation 2075 925 2050 855
90N 2065 957 2030 2065 887 957
Dimension du trou d’installation 2075 980 2040 910
90E 2065 1005 2040 2075 935 1005
Dimension du trou d’installation 2075 1025 2050 955
100E 2065 1105 2040 2075 1035 1105
Dimension du trou d’installation 2075 1125 2050 1055
Cadres de porte pour les portes SPARK 1 et SPARK 2
Vérifier les détails Moins de détails
FD/25/12 FD/25/12 FD/25/12 FD/21/B FD/25/21/B FD/21/B FD/25/21/B FD/21/B FD/25/21/B
Hauteur du cadre avec le sol fini Largeur totale du cadre
Largeur Hauteur de la feuillure de l’ouvrant
Hw [mm].		 Largeur de l’ouvrant en feuillure
Sw [mm]		 Dimension libre du cadre
Sp [mm]		 FD-25/12 FD-25/12 FD-21/B
FD-25/21/B		 FD-25/12 FD-25/12 FD-21/B
FD-25/21/B
Ho Hc Ho = Hc Donc Sc So = Sc
80E 2024 821 801 2037 2072 2072 831 901 901
Dimension de l’orifice d’installation 2050 2085 850 920
90E 2024 921 901 2037 2072 2072 931 1001 1001
Dimension de l’orifice d’installation 2050 2085 950 1020
100E 2024 1021 1001 2037 2072 2072 1031 1101 1101
Dimension de l’orifice d’installation 2050 2085 1050 1120

Attention : Les portes SPARK 1 et SPARK 2 sont installées avec du mortier.

Ce site est enregistré sur wpml.org en tant que site de développement. Passez à un site de production en utilisant la clé remove this banner.
